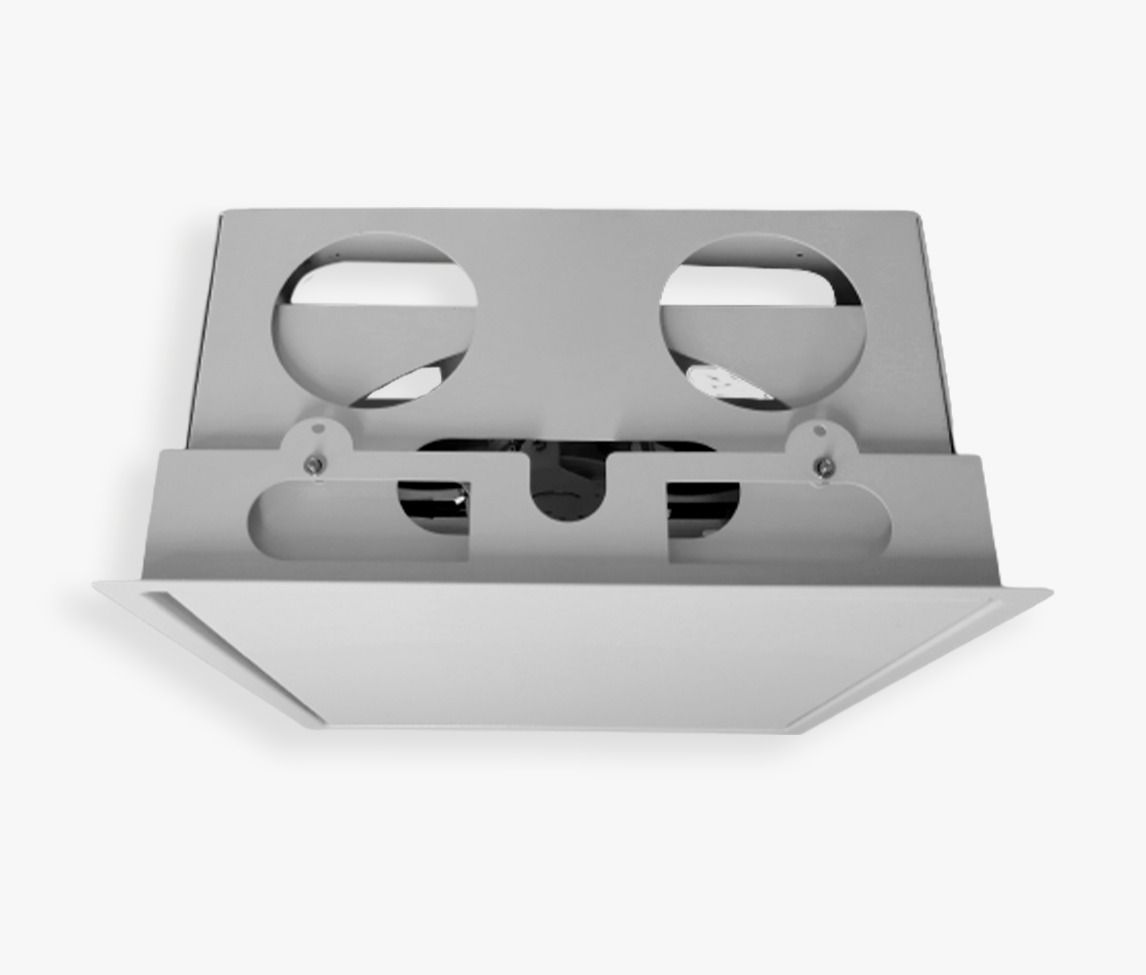

Ascensor Proyector Bravo Plus Mot. 4 Hilos 60x60x35

CARACTERÍSTICAS
DISEÑADO CON TECNOLOGÍA DE PUNTA PARA VIDEO PROYECTORES – MAYOR TAMAÑO, ALTA ESTABILIDAD.

A S C E N S O R V I D E O B E A M B R A V O P L U S

• Sistema de descenso en rieles controlados.
• Bajado hacta 70 CMS.
• Protección para video proyector y cableado.
• Correas en poliéster de alta densidad.
• Sistema PULPO pan/tilt EasyGo para video
proyector
• 4 puntos de apoyo para subida y bajada mas
estable y de mayor agarre.
• Sistema de tapa inferior 0 LUX, Imantada.
• Pintura de alta resistencia en acero al carbón.
• Estructura prensada.
• Adaptable a cualquier sistema de automatización
y control remoto.
• Sistema instalación fácil.
• Instalación sobre o bajo drywall.
• Mínimo espacio Drywall-techo.
• Fácil mantenimiento.
• 1 año de garantía.

GUIA ASCENSOR GAMMA Y BRAVO PLUS V3.01
Pequeño en tamaño, rápido en funcionamiento, larga vida.
Fácil instalación
Nueva tapa extraplana, ajuste perfecto
Nuevo Pulpo, enganche de video proyector más sencilla
Sistema de fijación a 4 tornillos
Espacio amplio para cableado y manipulación
Instalación de Marco dejando espacio de trabajo
Ajuste sobre o bajo Drywall

GUIA INSTALACION FALDA – MARCO

La falda se instala con templetes a Techo desde las orejas
La falda puede estar bajo o sobre el techo Abra el hueco en Techo rectangular.
Hueco requerido

• Gamma: Ancho / Largo 45×45 Cms – Alto 27 Cms
• Bravo Plus: Ancho / Largo 60×60 Cms – Alto 35 Cms
• Asegure que el área donde va el ascensor este libre.
• Deje en el techo punto 110V y conector(es) HDMI de fuente
Input

Desde el interior, remueva los 4 tornillos que sujetan la falda al Ascensor.
(2 por el frente y 2 en la parte trasera).

GUIA INSTALACION FALDA – MARCO ATENCION:
Revise cual es el frente y el reverso de la sala a proyectar
Asegure la distancia del Video Proyector al Telón según el manual de Proyector.
Asegure que el espacio en el techo se encuentra totalmente disponible y no haya nada en el espacio
donde pondrá el videoproyector
Asegure tener fuente 110 V y fuente de Input para los equipos en techo.
Asegure que el Proyector cabe en el Ascensor
( tamaño de los equipos correctos)

GUIA INSTALACION FALDA – MARCO
Ubique la falda en el hueco en el techo, asegurando que las orejas con 2 huecos queden al frente y atrás.
( orejas con 1 huecos deben quedar hacia los laterales).
Oreja de 2 huecos
(Frente / Atrás)
Oreja de 1 hueco
(laterales)
Amarre – apuntale la falda en 4 puntos con guallas a techos o paredes
laterales. Use las orejas superiores.
• Use las orejas superiores o laterales
para pasar las guayas o como puntos de
amarre.
• NO use la oreja inferior para amarrar.
• Si desea puede poner la falda bajo el
drywall o sobre el mismo.

VERIFICACION
• Revise el marco instalado en el techo, su anclaje.
• Revise espacio en techo este libre
• Revise punto 110V en techo
• Revise punto HDMI ( Input) en techo

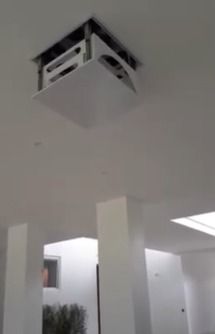

SUBA EL ASCENSOR AL TECHO- MARCO
• Suba el ascensor sin tapa inferior al marco preinstalado, deje el cable
electrico’ HDMI por el hueco.
• Atorníllelo en los 4 puntos de soporte. Al marco.
• Recuerde
• Use los huecos superiores del ascensor si tiene el marco pre-tapa sobre el
drywall. ( El ascensor quedara más debajo de la falda).
• Use los huecos inferiores del ascensor si tiene el marco pre-tapa bajo el drywall. ( El ascensor quedara en paralelo con la falda)

CONEXIÓN ELECTRICA
• El ascensor estándar tiene 4 hilos.
• Neutro ( Blanco)
• Subida ( Rojo)
• Bajada ( Negro)
• Tierra ( Verde)
• El ascensor con control remoto tiene 3 hilos
• Linea (Negro)
• Neutro ( Blanco)
• Tierra ( Verde)
